上银导轨能达到很高的定位精度

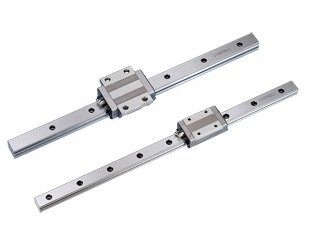

 上银导轨体系的固定元件(导轨)的基本功能如同轴承环,装置钢球的支架,形状为字形。支架包裹着导轨的顶部和两旁边面。为了支持机床的作业部件,一套直线导轨至少有四个支架。用于支持大型的作业部件,支架的数量能够多于四个。机床的作业部件移动时,钢球就在支架沟槽中循环活动,把支架的磨损量分摊到各个钢球上,然后延伸直线导轨的使用寿命。为了消除支架与导轨之间的空隙,预加负载能进步导轨体系的稳定性,预加负荷的取得.是在导轨和支架之间装置超尺寸的钢球。我们可以把上银导轨理解为是一种滚动导引,由钢珠在滑块跟导轨之间无限滚动循环,能轻易地达到很高的定位精度。



 钢球直径公差为20微米,以0.5微米为增量,将钢球挑选分类,分别装到上银导轨上,预加负载的巨细,取决于效果在钢球上的效果力。假设效果在钢球上的效果力过大,饱尝预加负荷时刻过长,致使支架运动阻力增强,就会出现平衡效果问题;为了进步体系的灵敏度,削减运动阻力,相应地要削减预加负荷,而为了进步运动精度和精度的坚持性,需求有足够的预加负数,这是对立的两方面。

 上银导轨系统的设计,力求固定元件和移动元件之间有最大的接触面积,这不但能提高系统的承载能力,而且系统能承受间歇切削或重力切削产生的冲击力,把作用力广泛扩散,扩大承受力的面积。
